机 型: SD90

工作环境:土石方

故 障: 燃油、油位显示故障

故障现象:

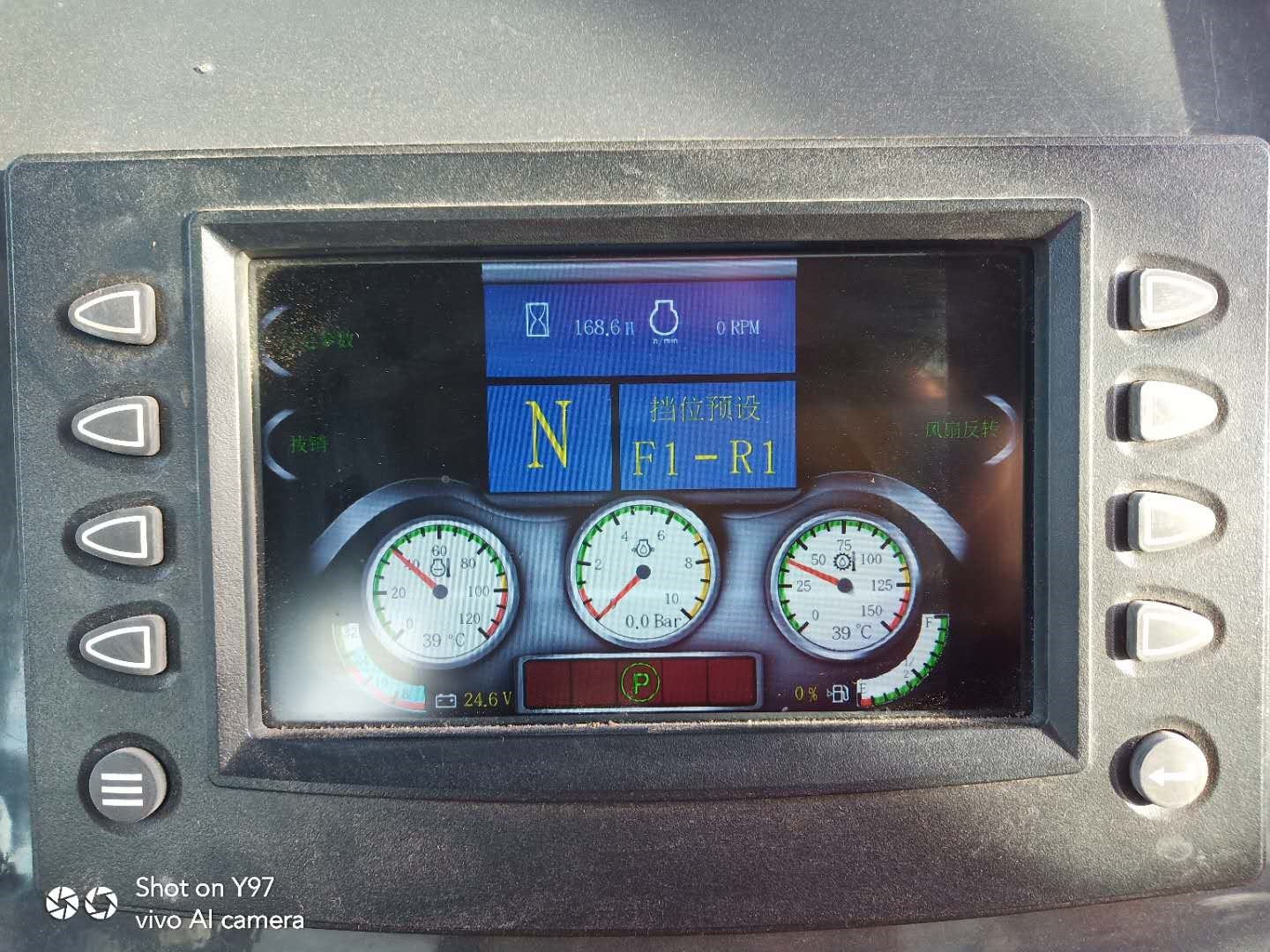

客户来电反馈车辆仪表盘中，燃油油位不显示。

故障检查:

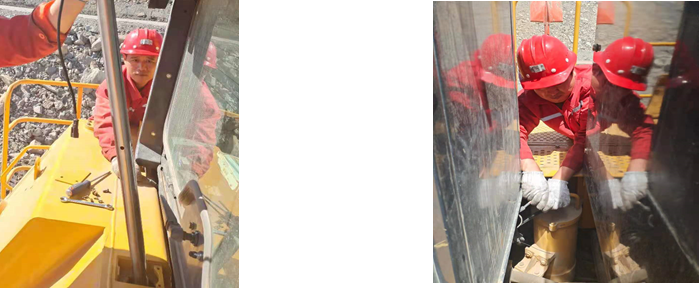

服务人员到达现场试车时发现该故障现象确实存在，与客户所描述故障现象相同。随后服务人员对该设备进行检查：

1、服务人员检查燃油管路、油箱无泄漏现象，未查出异常问题。

2、检查上、下调动油浮位置，运用万能表测量油位传感器是否存在故障，通过测量油位高是电阻低在36欧左右，油位低时电阻在260欧左右，电阻可变符合正常范围，油浮正常。

3、随后服务人员对线路进行排查：检查油位传感器端及龙门架多路插头，检查D26线号通断，线路正常。

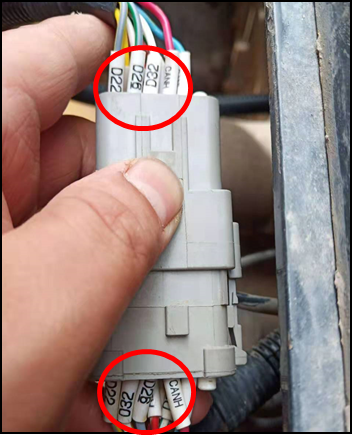

4、检查发现龙门架多路插头D26与D32接反。

故障分析:

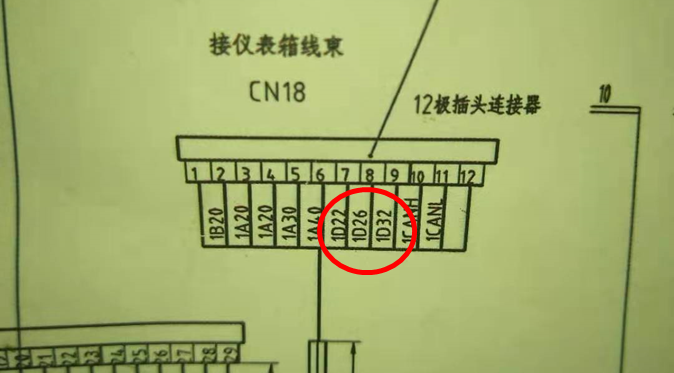

由电气原理图分析，找到燃油液位传感器，直接接入到智能仪表的线号D26，根据推土机结构判定，燃油液位传感器，接到地板架线束，再接到仪表箱线束，再到智能仪表。进行分段测量，判断导线的通断情况，逐步排查。

D26燃油液位传感器 D32工作油箱油温传感器

D22传动油温传感器。

故障处理:

重新推针调换，试车油位显示正常，故障排除，试车正常。
